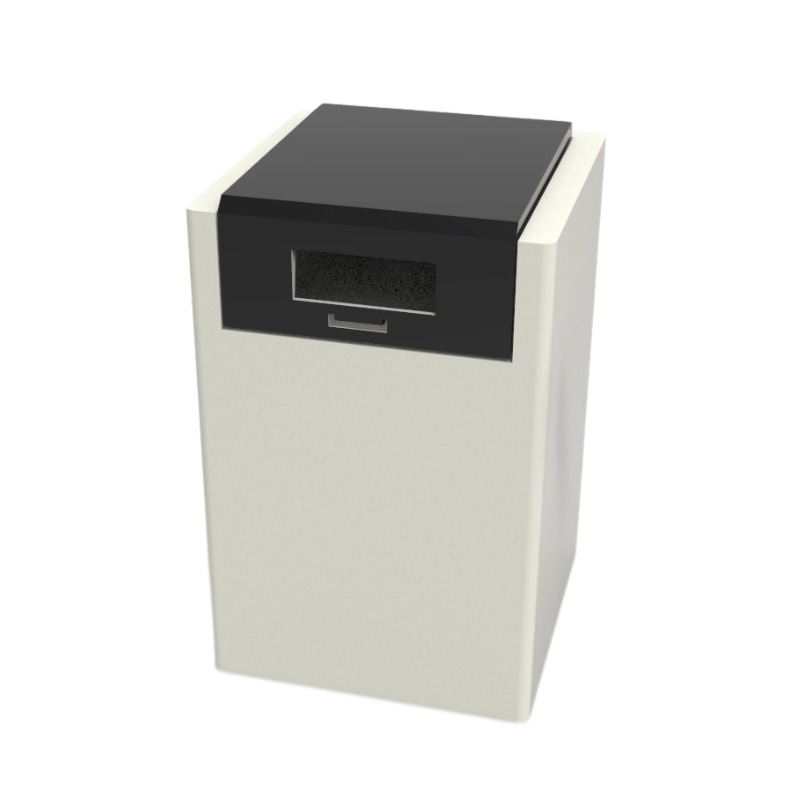

FT-100H粉末自動壓實密度儀
發布時間： 2024-12-02 09:33:31 點擊： 1213
FT-100H粉末自動壓實密度儀
定義：
壓實密度的計算公式：壓實密度=面密度/材料的厚度
在鋰離子電池設計過程中，壓實密度=面密度/(極片碾壓后的厚度—集流體厚度) ，單位：g/cm3
壓實密度分為：負極壓實密度Anode density（或稱為陽極壓實密度）和正極壓實密度Cathode density（或稱為陰極壓實密度）。
二. 原理:
鋰離子動力電池在制作過程中，壓實密度對電池性能有較大的影響，壓實密度與片比容量，效率，內阻，以及電池循環性能有密切的關系。
壓實密度越大，電池的容量就能做的越高，所以壓實密度也被看做材料能量密度的參考指標
三.適用范圍：
在外力的壓縮過程中，隨著粉末的移動和變形，較大的空隙被填充，顆粒間接觸面積增大，使原子間產生吸引力且顆粒間的機械楔合加強，從而形成密度和強度的壓坯.
參照標準：1.GBT 24533-2009 鋰離子電池石墨類負極材料，附錄L:粉末壓實密度的測試方法，
2.GB∕T 24533-2019 鋰離子電池石墨類負極材料
也可以用于具有類似特性之粉末和顆粒壓實密度之測定；
四.功能描述：
采用液壓測量系統，7寸觸摸屏和PC軟件控制，荷重單元控制系統采集應力變化數據，可以設置壓力、時間數據，位移由位移傳感器直讀，溫濕度數據通過傳感器獲得，多位的芯片數據的分析，自動模式，手動操作模式并存；標配PC軟件可以獲得應力與粉體密度關系曲線；時間與粉體屈服強度關系；過程數據的分析和曲線圖譜，為生產企業和科研院所研發和改善工藝建立數據模型.提供中英文兩種語言版本。
五. 參數資料
|
測試項目 |
FT-100F |
FT-100H |
|
|
1.主壓力 （選購） |
5噸；10噸； 20噸 |
2噸; 3噸; 5噸 |
|
|
2.位移測量 |
位移傳感器系統,分辨率0.001mm |
||
|
3.位移行程 |
0-20mm |
||
|
4. 控制系統 |
液壓控制系統 |
伺服動力系統 |
|
|
5.顯示方式 |
7寸觸摸屏+PC軟件 |
||
|
6. 模具（選配） |
A.標配內徑：13mm； B.選配內徑12.8mm；高：25mm；精度0.01mm |
||
|
7.脫模方式 |
自動 |
||
|
8.保護裝置 |
自動診斷、過載保護和急停控制 |
||
|
9.溫濕度范圍 |
常溫-50度；濕度：20%-98% |
||
|
10.時間設置 |
0-99.9S ；0.1S |
||
|
11.設備管理功能 |
權限設置及數據管理存儲 |
||
|
12.密度值 |
99.99999g/cm3 |
||
|
13.形變量 |
可測量彈性材料形變量0.01%----50% |
||
|
14.天平（選購） |
0.00001g，量程：120g |
||
|
15.位移速度 |
小于15mm/min；分辨率0.1mm/min |
||
|
16.使用環境要求 |
儀器使用環境要求：工作溫度：-10℃－40℃，濕度：≤65%RH |
||
|
17.電源 |
380v |
||
|
18. 整機誤差 |
不同樣品特性不同密度有所差異≤3% |
不同樣品特性不同密度有所差異≤1% |
|
|
19.選購項目 |
a.延保服務；b.計量服務；c.電腦和打印機 |
||
標準配置外訂購明細：
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
100F-DYX |
電源線 |
套 |
1 |
|
|
2 |
100F-MJ |
樣品模具 |
套 |
1 |
12.8mm或13mm選購 |
|
|
100F-ZKB |
抽真空泵 |
套 |
1 |
|
|
3 |
CYB |
電動抽油裝置 |
個 |
1 |
|
|
4 |
PC |
電腦，打印機 |
套 |
1 |
依據需求配置 |
|
5 |
100F-RJ |
分析軟件 |
套 |
1 |
|
|
6 |
100F-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
7 |
100F-YB |
延保服務 |
年 |
1-3 |
|
