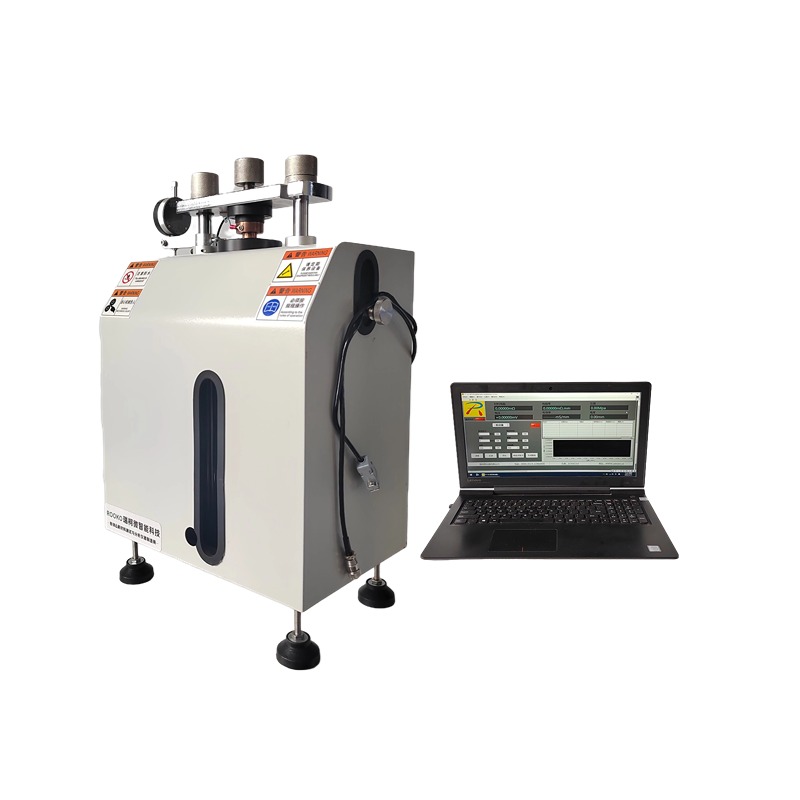

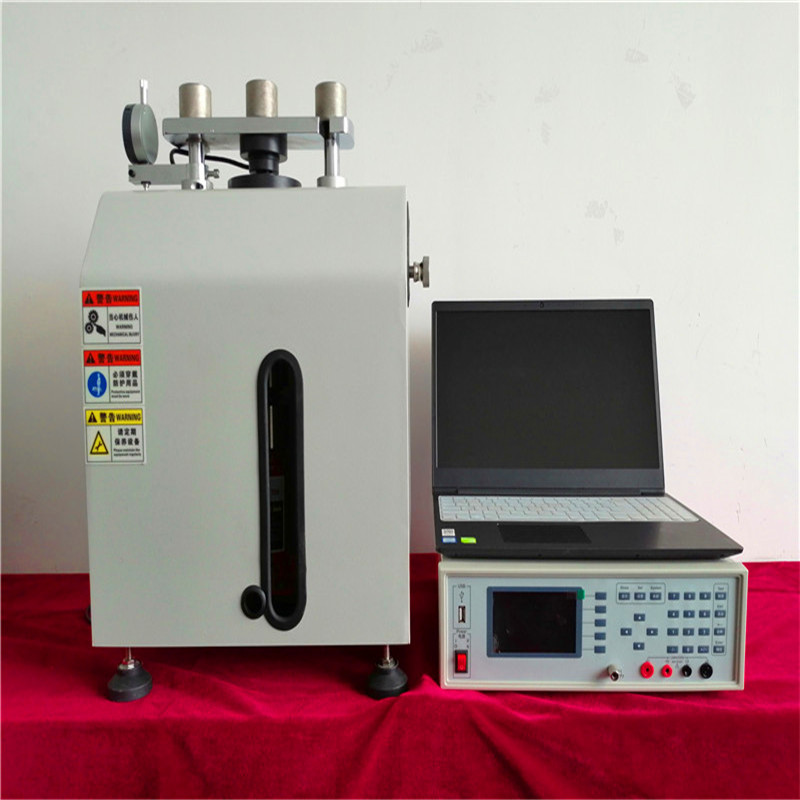

FT-8100A B系列四探針法粉末電導率測試儀
發布時間： 2024-12-10 14:51:33 點擊： 2969
功能概述：Functional overview
1.采用集成電路模塊；自動化焊接電路.
2. 4.3吋液晶顯示器，薄膜按鍵操作，自帶溫度.
3.直流恒流源系統.
4.四探針法測量模式--單電測量
5.中英兩種語言版本選擇.
6.手動液壓加壓
7. 量程報警
8.上下限設定警報功能.
9.參考人體工學設計
10.選購：PC軟件.
原理: Principle:
已知量的粉體，在液壓動力下壓縮體積至設定壓力值或壓強，在線測量粉體電阻、電阻率、電導率，并記錄數據.
解決粉體難壓片成型或壓片取出測量誤差.
應用說明：
1. 鋰離子電池用炭復合磷酸鐵鋰正極材料粉末電導率的測定方法中用于仲裁方法的四探針法要求
2.四點探針法測試電導率的方法
參照標準： Standard
1）四點探針測試儀參照GB/T 1551、GB/T1552-1995，ASTM F84美國A.S.T.M 標準。
2）四探針法粉末測試平臺參照GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電導率的測定方法中用于仲裁方法的四探針法要求制作.
適用范圍：Applicable scope
鋰離子電池用炭復合磷酸鐵鋰正極材料電阻率的測量；也應用于需要采用四探針法測量的導體或半導體粉末材料的分析與檢測；也用于石墨類粉狀材料電阻率的測量；應用于企業品質檢測；研發部門，大中專院校；科研院所；及質量檢測機構.
參數資料Parameters
|
規格型號 Specification model |
FT-8100A |
FT-8100B |
FT-8100C |
|
1.方塊電阻范圍sheet resistance range |
10-5～2×105Ω/□ |
10-4～2×105Ω/□ |
10-3～2×105Ω/□ |
|
2.電阻率范圍 resistivity range |
10-6～2×106Ω-cm |
10-5～2×106Ω-cm |
10-4～2×105Ω-cm |
|
3.電導率范圍 Conductivity range |
5×10-6～106s/cm |
5×10-6～105s/cm |
5×10-5～104s/cm |
|
4.測試電流范圍 test current range |
0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA |
10μA，100μA，1mA，10mA，100 mA |
10μA，100μA，1mA，10mA，100 mA |
|
5.電流精度 current accuracy |
±0.1%讀數 |
±0.2%讀數 |
±0.3%讀數 |
|
6.顯示讀數 Display: |
液晶顯示：電阻、電阻率、方阻、電導率、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、壓強 LCD: resistance, resistivity, sheet resistance, Conductivity temperature, unit conversion, temperature coefficient, current, voltage, probe shape, probe spacing, thickness, conductivity. pressure |
||
|
7.測試方式Test method: |
四探針普通單電測量 ordinary single electrical measurement |
||
|
8.模具選購Choose to buy mold: |
choose to buy模具mold：內徑inner diameter 10mm；20mm；高height 25mm ； |
||
|
9.壓力選購 Choose to buy pressure: |
壓力Pressure:0-1000kg； 0-200kg |
||
|
10. 模腔行程：Die cavity stroke: |
0-20mm（樣品壓實厚度建議在4mm內） Sample compaction thickness is recommended in 4mm |
||
|
11.高度表測量范圍：Altimeter measurement range： |
0-12.7mm分辨率0.01mm; 選購：數顯千分表Buy digital dial indicator0.001 |
||
|
12. 恒壓時間：Constant pressure time: |
0-99.9s（需人工記錄） |
||
|
13.誤差： errors |
≤4.5%（平均性誤差，人為因數外average error, except human factor） |
||
|
14.工作電源: Power supply: |
輸入: AC 220V±10% ,50Hz <60W
|
||
|
選購: Choose and buy |
1）PC軟件1套； 1 sets of PC software 2）四探針探頭及平臺（固體半導體材料測量使用）Four probe probe head and platform 3）標準電阻。用于校準儀器 Standard resistance.Calibrated instrument 4）高度校準塞規1個Height calibrated plug gauge 1 pcs |
||
步驟及流程
1.運行高度清零
2.將稱重樣品裝入模腔.
3.固定上電極旋鈕.
4.在顯示器上設置好參數.
5.達到設定壓力或壓強值.
6.讀取樣品壓縮高度數據并輸入.
7.獲得電阻、電阻率、電導率數據.
8.記錄數據.
9. 樣品脫模
7. 測試結束.
